HB橙紅色有色光學玻璃
注:以上參數僅供參考,HB橙紅色有色光學玻璃參數指標請咨詢我公司的在線客服人員或致電我公司。橙紅色有色光學玻璃的主要批量化生產的常規國際玻璃牌號有HB600,HB610,HB630,,HB640,HB650,HB670,HB720
相關名詞解釋
橙紅色有色光學玻璃主要用于1、紅外制導2、紅外通信3、夜視儀4、紅外夜視成像技術:1)主動紅外像轉換技術(近紅外區),2) 被動紅外夜視技術(中、遠紅外區)不僅如此、紅外技術在工業、醫學和科學研制等許多方面也廣為使用。例如熱源探測,醫用熱像儀、溫度測量與過程控制、紅外光譜分析、紅外加熱干燥、紅外遙感、紅外天文學等等。
色玻璃 (截止型光學玻璃片)
特性
牌 號 | 厚度 (mm) | A[2856k] | D65 | 化學穩定性 | ND | α×10-7 (/℃) | Tg (℃) | Ts (℃) | S | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
x | y | Y | x | y | Y | DA | D | |||||||
HB600 | 2 | 0.680 | 0.319 | 27.0 | 0.675 | 0.325 | 16.5 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB610 | 2 | 0.695 | 0.305 | 18.4 | 0.690 | 0.310 | 10.7 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB630 | 2 | 0.713 | 0.287 | 10.4 | 0.711 | 0.289 | 5.5 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB640 | 2 | 0.724 | 0.276 | 5.0 | 0.723 | 0.277 | 2.4 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB650 | 2 | 0.728 | 0.272 | 3.2 | 0.728 | 0.272 | 1.5 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB670 | 2 | 0.731 | 0.269 | 1.1 | 0.730 | 0.270 | 0.5 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB685 | 2 | 0.734 | 0.266 | 0.3 | 0.734 | 0.266 | 0.1 | 1 | 2 | 1.523 | 103 | 527 | 605 | 2.64 |
HB700 | 2 | 0.735 | 0.265 | 0.0 | 0.735 | 0.265 | 0.0 | 1 | 2 | 1.523 | 111 | 534 | 592 | 2.64 |
HB720 | 2 | 5 | 4 | 1.532 | 111 | 534 | 592 | 2.77 |
技術要求及氣泡、條紋、應力類級別
牌 號 | 厚度 (mm) | λtj(nm) | λ0(nm) | Tλ0(%) | K | 氣 泡 | 條 紋 | 應 力 |
---|---|---|---|---|---|---|---|---|
HB600 | 2 | 600 ± 10 | 680 | ≥88.7 | ≥1.2 | C-B | 3C | 3 |
HB610 | 2 | 610 ± 10 | 680 | ≥88.7 | ≥1.2 | C-B | 3C | 3 |
HB630 | 2 | 630 ± 10 | 700 | ≥88.7 | ≥1.2 | C-B | 3C | 3 |
HB640 | 2 | 640 ± 10 | 720 | ≥88.7 | ≥1.2 | C-B | 3C | 3 |
HB650 | 2 | 650 ± 10 | 720 | ≥87.5 | ≥1.0 | C-B | 3C | 3 |
HB670 | 2 | 670 ± 10 | 750 | ≥87.5 | ≥1.0 | C-B | 3C | 3 |
HB685 | 2 | 685 ± 10 | 800 | ≥83.6 | ≥0.8 | C-B | 3C | 3 |
HB700 | 2 | 700 ± 10 | 800 | ≥79.8 | ≥0.8 | C-B | 3C | 3 |
HB720 | 3 | 720 ± 10 | 800 | ≥80.0 | ≥0.8 | C-B | 4 | 3 |

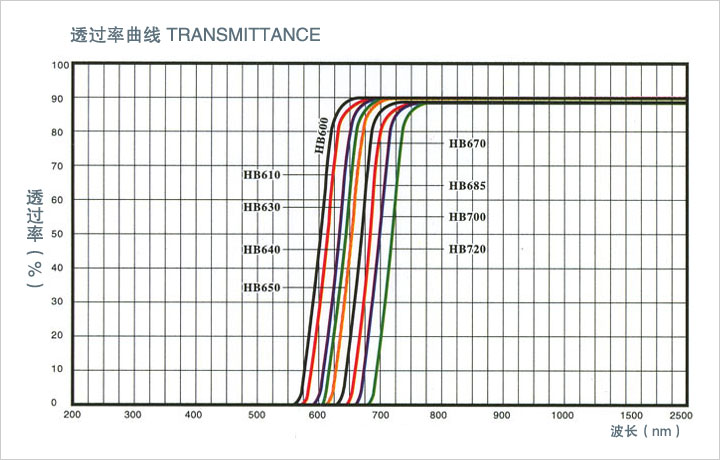

光譜圖
使用注意事項:
1.使用時請戴好手指套,不要用手指直接觸碰HB橙紅色有色光學玻璃表面,以免殘留的手指影響彩色濾光片通光效果。
2.如HB橙紅色有色光學玻璃表面臟時,可用無塵沾上酒精擦拭鏡片表面。不可用表面很粗糙的布或紙或沾水擦拭,否則會(huì )損壞HB橙紅色有色光學玻璃表面。
3.檢查光路各調整光軸時,請一定做好相應的防護。
4.如果用了HB橙紅色有色光學玻璃后系統效果還是不好,請把詳細光路系統告訴我們,我們來幫您分析原因,讓您少走很多冤枉路。(當然,我們會(huì )對客戶的方案保密,盡可放心!和客戶一起成長是我們不變的宗旨)。
