平凹透鏡
材 質 | 光學玻璃;藍寶石;氟化鈣;氟化鎂;氟化鋇;硒化鋅;硅;鍺 |
焦 距 | ±5mm~1000mm±2% |
厚度公差 | ±0.2mm |
尺 寸 | 1mm~300mm |
面 型 | λ/10~λ/2 |
表面質量 | 10/5~80/50 |
偏 心 | <3arcmin |
有效孔徑 | >90% |
倒 邊 | <0.2*4.5° |
鍍 膜 | 根據客戶要求 |
相關名詞解釋
平凹透鏡是將平行光向外發散,平凹鏡的焦距為負,球差也為負,可用于校正其他透鏡的相差、球差、彗差、畸變。與平凹鏡類似,側面一般對向遠的物面或無窮遠。
我司生產的平凹透鏡通常是用K9玻璃制成,他們的增透鍍膜是針對400-700納米的波長范圍。也有采紫外石英為基材加工,當采用紫外石英為基材時,在紫外區域有很好的透過率和較低的熱膨脹系數,可鍍紫外AR膜配合特殊情況下的使用。
合理選擇材料(紋理,氣泡,雜質,均勻性);在研磨時,考慮到了用于可干涉光時,不產生散亂(劃傷,凹痕,光澤)。
可以提供沒鍍膜和鍍了可見光帶域的防反射多層膜透鏡。

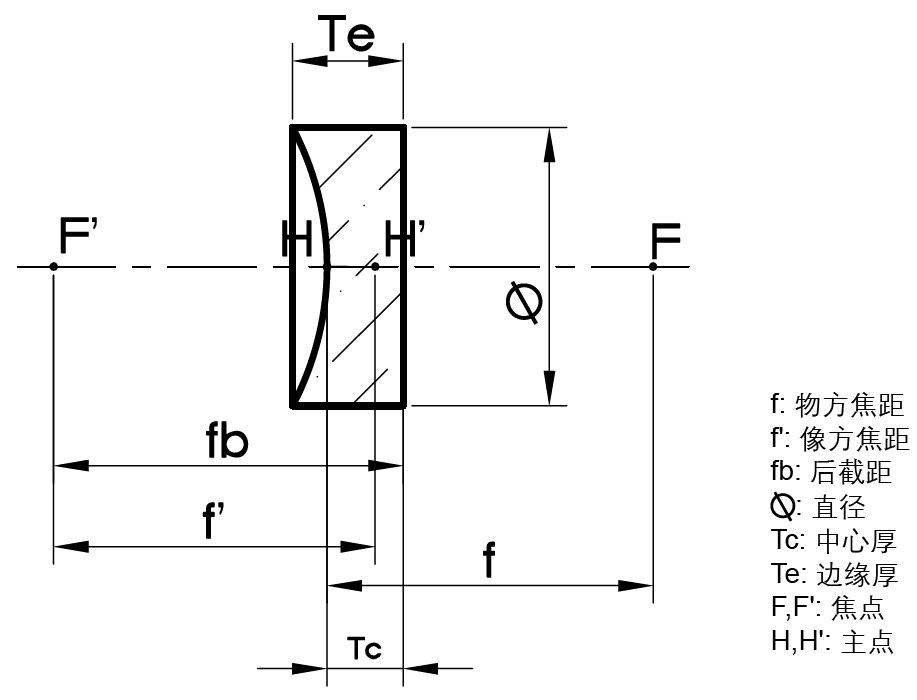

單個透鏡的焦距是主點到焦點的距離。透鏡的設計波長為546.1 nm(綠色汞譜線的e線)。由于焦距隨波長變化,所以被用于其它波長時,其焦距也隨之變化。
使用注意事項:
1.使用時請戴好手指套,不要用手指直接觸碰平凹透鏡表面,以免殘留的手指影響光學透鏡通光效果。
2.如平凹透鏡表面臟時,可用無塵沾上酒精擦拭鏡片表面。不可用表面很粗糙的布或紙或沾水擦拭,否則會(huì )損壞平凹透鏡表面。
3.檢查光路各調整光軸時,請一定做好相應的防護。
4.如果用了平凹透鏡后系統效果還是不好,請把詳細光路系統告訴我們,我們來幫您分析原因,讓您少走很多冤枉路。(當然,我們會(huì )對客戶的方案保密,盡可放心!和客戶一起成長是我們不變的宗旨)。
