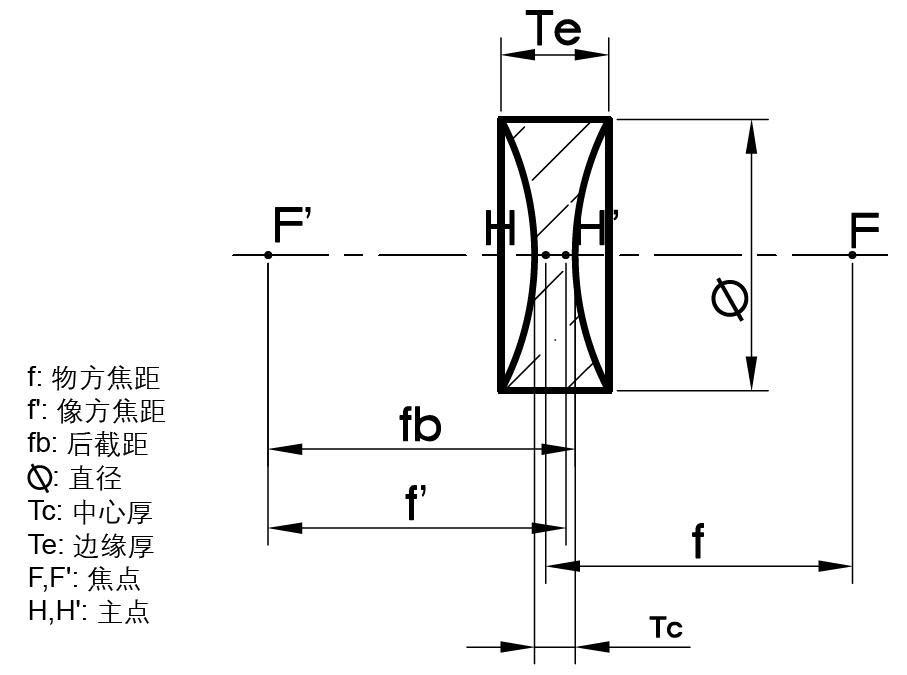

雙凹透鏡
注:以上參數僅供參考,雙凹透鏡參數指標請咨詢我公司的在線客服人員或致電我公司。材料:K9,紫外石英,ZF玻璃
焦距(f’):±2%@587.6nm
尺寸公差:+0/-0.2m
中心厚度公差:±0.1mm
中心偏:3ˊ
光圈:1~5
局部光圈:0.2~0.5
表面光潔度:60-40 ,40-20
通光孔徑:>90%
鍍膜:增透膜
相關名詞解釋
雙凹透鏡與平凹透鏡類似,焦距為負,可是平行入射的光線向外發散,雙凹透鏡的兩個側面曲率半徑相等,一般用于擴束光線,和投影等系統中增加焦距。雙凹透鏡的焦距也為負值,也將會(huì )發散入射平行光線,在物方的一個虛擬焦點,雙凹透鏡通常適用于絕對共軛比接近1:1 的應用場合。
使用注意事項:
1.使用時請戴好手指套,不要用手指直接觸碰雙凹透鏡表面,以免殘留的手指影響光學透鏡通光效果。
2.如雙凹透鏡表面臟時,可用無塵沾上酒精擦拭鏡片表面。不可用表面很粗糙的布或紙或沾水擦拭,否則會(huì )損壞雙凹透鏡表面。
3.檢查光路各調整光軸時,請一定做好相應的防護。
4.如果用了雙凹透鏡后系統效果還是不好,請把詳細光路系統告訴我們,我們來幫您分析原因,讓您少走很多冤枉路。(當然,我們會(huì )對客戶的方案保密,盡可放心!和客戶一起成長是我們不變的宗旨)。
